Proto BMW

Message par mecasteph le Dim 18 Jan 2009 - 15:51

Bon, avant de vous présenté le proto, voici une autre petite BMW modififée :

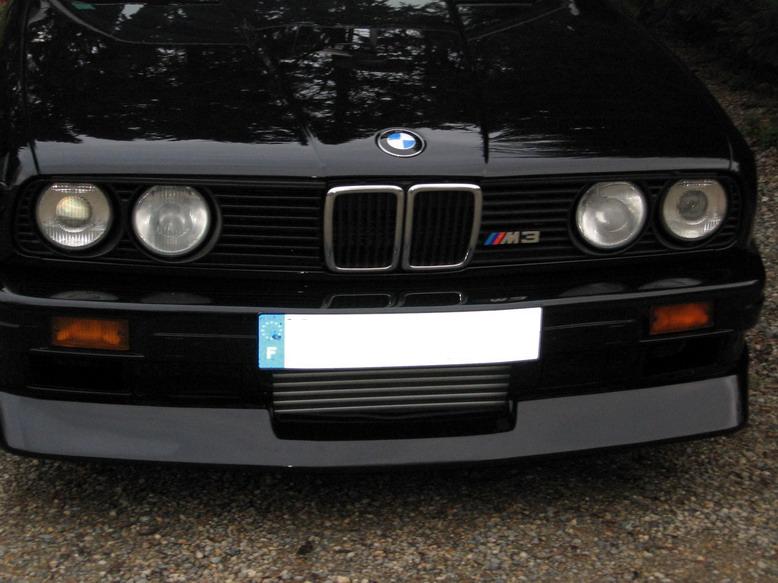

Il s'agit d'une M3 e30 (la première génération de m3) qui date de la fin des années 80. Je sais c'est pas tout jeune!
D'origine ce modèle est équipé d'un moteur ///M 4 cylindres 16s dont la puissance va de 195 à 238cv selon les évolutions moteur.
Celle-ci a perdu son moteur d'origine il y a bien longtemps. Maintenant, elle est équipée d'un 6cyl 3l4 turbo......




une vue du petit moteur:


une petite liste des modifs:

moteur de 745i turbo (donc 6cyl 3l4 turbo de 19................84).
boite sport de 635i: la première est en bas!!
pont autobloc à 25 %
freins avants de 330i e46: disques de 325*25mm avec plaquettes SPARCO.
arbre de transmission de 324td raccourci de 9cm
radiateur d'eau de 524td e28 (début des années 80)
échangeur d'air de je ne sais plus quoi (le plus gros que j'ai pu mettre).
ligne d'échappement complette en inox avec double sortie DTM diam 76mm
carter d'huile de serie 5 des années 90
embrayage renforcé avec dique full metal
joint de culasse métalique (model special Alpina b10 biturbo)
pression de turbo augmentée (0.8 et bientot 1.2bar).
manos de pression d'huile, temp d'huile, pression turbo et richesse
jantes OZ en 17" pneus pilot primacy en 225/45/17 et pilot sport 2 en 245/40/17.
admission du moteur dépalcer du coté chauffeur,
wasteage modifiée,
dumpvalve réglable,
et petit détail: à l'origine ce moteur n'existe quand boite auto donc -> adaptation d'un volant moteur, shut des calculateurs,...
modif du faisseau moteur
supports moteur et de boite sur mesure
quelques coups de masse pour faire rentrer tout ça
......

Donc voila pour celle, la, aujourd'hui, le moteur est en pieces détachées, il vient juste d'etre réalaissé pour passer en pistons et bielles forgés, afin de pouvoir mettre une prssion turbo de 1.5 bars, et ainsi attendre environ les 550ch. je vous tiendrais au courants quand elle sera remonté et passera au banc.





Voici le projet du proto :


Sur la base d'une bmw 323i e21, nous allons faire un proto assez concequant avec un moteur V8 d'origine BMW auquel sera greffé un turbo, lequel moteur sera placé en postion centrale arriere.

voici les premieres photos:

La base: une 323i


Decoupe de la caisse apres avoir mis une partie de l'arceau fabriqué maison, pour avoir assez de place pour le moteur:




Il faut ralonger la caisse d'environ 15cm pour que ça passe.
Il y aura une boite de vitesse de Renault 25 et un train ar de BMW serie 7.

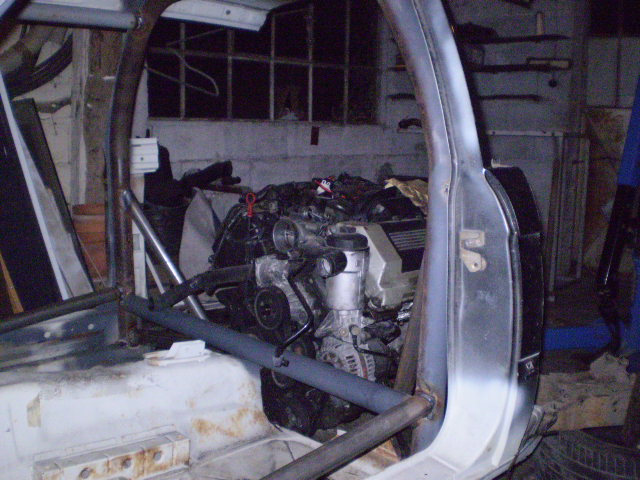

petites photos du V8 d'origine BMW qui va prendre place en position centrale ar de la bete:




la boite de renault 25 a été soudé au carter d'embrayage du V8 bmw.et mise en place du moteur a l'arriere de la " demi-caisse" de la 323:




la partie arriere du chassis commence a prendre forme :







ça commence a se remplir!





Et voici les 2 joiles turbo !!! ce sont de 306 td:


Et ça, c'est l'intercooler qui va avec ,


Voila la tringlerie de passage de vitesse :



Turbos et intercooler raccordé ! vive l'inox !!!


Les manos et les inters sont montés et branchés:



Voici les nouveaux trianglex de suspension de la bete, fabrication sur mesure et reglable :


Et la, bien entendu, une belle jambe d'amortisseur modifié, legerement on dira, car c'est juste un moyeux de Laguna 2 qui est venu etre soudé dessus:



Maitres cylindre branché, et oui, y en a deux !


Les petits freins pour devant ;



un carter sec pour l'huile, avec les raccort qui vont aux turbos, filtre a huile, radiateur d'huile et moteur :


filtre a huile fixé en deporté avec ses sondes de temperature et pression:


Radiateur d'eau de serie 7 et ventilos de renault il me semble:


Sous le capot, batterie, fusibles et relais, passage des durites radiateur, reservoir d'essence et freinage:



Sieges baquets fixé, il a fallu refair les support complet, car ceux d'origine ont été supprimé pour passer l'arceau:



Les suspenssions arriere, avec des spheres !!!!


les petits freins arrieres :


Le trains avants, la, y a eu pas mal de modifs, triangle sur mesure avec des rotules, fusée de laguna II soudé sur la jambe d'amortisseur d'origine de la voiture, et le tout reglable dans tous les sens.


L'avant se remonte petit a petit :


Bon, la, en attendant les ailes du kit extra large, va falloir découper un peut !


Petite vue d'ensemble du monstre !!!


le silencieux :


bien entendu, il a fallu faire une tite decoupe des ailes


On a remonté 2 ou 3 petit details :


C'est clair que ça fait large



Et premiere sortit sur circuit pour les premiers essais :






ça attire des curieux un engin pareil mdr



Une petite vidéo bonus :
http://video.google.fr/videoplay?docid=-3409930555705304455

Voila, choses promises, choses dues, pour le moment , le proto est en stand bye, mais d'ici fin de l'année, ça devrait avoir avancé.


A vos commentaire !!
avatar
mecasteph
En cours de Citroënisation
En cours de Citroënisation

Masculin Nombre de messages : 181
Age : 34
Localisation : 47
Véhicules : Saxo 2l Kompressor
Niveau technique : 5
Date d'inscription : 08/01/2009

Revenir en haut Aller en bas

Re: Proto BMW

Message par le ch'gail le Dim 18 Jan 2009 - 16:11

vois faites décidément pas dans la dentelle ... Je kiff l'esprit Cool
avatar
le ch'gail
Est tombé dans la marmitte Citroën...

Masculin Nombre de messages : 6553
Age : 31
Localisation : 95
Véhicules : golf 3 tdi 110
Niveau technique : 4
Date d'inscription : 20/11/2008

Revenir en haut Aller en bas

Re: Proto BMW

Message par JM le Dim 18 Jan 2009 - 16:18

affraid affraid affraid affraid affraid affraid affraid affraid
DES MALADES !!! C'EST DES MALADES !!!!


J'aurais environ un milliard de question mais je vais me limiter à une seule : pour le proto, les essais sur piste ont donné quoi ? :stars:
avatar
JM
Modérateur
Modérateur

Masculin Nombre de messages : 2027
Age : 36
Localisation : Près de Lyon
Véhicules : 325i E46
Niveau technique : 3
Date d'inscription : 20/11/2008

Revenir en haut Aller en bas

Re: Proto BMW

Message par Syl29 le Dim 18 Jan 2009 - 16:34

Cool
Z'êtes fou!!

Surprised Cool

Syl29
Est tombé dans la marmitte Citroën...

Masculin Nombre de messages : 3176
Age : 30
Localisation : Finistere (29)
Véhicules : C4 VTS HDI 138 cuir integral Alezan + gps - C2 HDI VTR Sensodrive
Niveau technique : 2
Date d'inscription : 20/11/2008

Revenir en haut Aller en bas

Re: Proto BMW

Message par Volcanix le Dim 18 Jan 2009 - 16:44

trop trop fort ce truc !!!

impressionnant !!

vous devriez ouvrir un garage !!!!!! vous auriez tous plein de clients !!!

genial !
avatar
Volcanix
Est tombé dans la marmitte Citroën...

Masculin Nombre de messages : 9593
Age : 35
Localisation : Roanne (42)
Véhicules : Evasion TCT + Zx 16V 167 + 600 Hornet
Niveau technique : 3
Date d'inscription : 22/11/2008

Revenir en haut Aller en bas

Re: Proto BMW

Message par tigrou-69 le Dim 18 Jan 2009 - 16:51

Chapeau bas, j'admire le boulot, tout comme pour la SAX Up

Par contre, est ce que le radia à l'avant reçoit assez d'air ??? il est bien caché derrière le pc !


Dernière édition par tigrou-69 le Dim 18 Jan 2009 - 17:59, édité 1 fois
avatar
tigrou-69
Est tombé dans la marmitte Citroën...

Masculin Nombre de messages : 640
Age : 36
Localisation : Tassin la 1/2 Lune, Rhone 69
Véhicules : Xsara VTS 167cv 2003 / Suzuki 750 GSXR 2008 / Honda 450 CRF Supermotard // EX : Kawasaki Z1000 - Suzuki 600 Bandit
Niveau technique : 4
Date d'inscription : 29/11/2008

Revenir en haut Aller en bas

Re: Proto BMW

Message par VDB le Dim 18 Jan 2009 - 16:59

Truc de malade :cadepote:
Z'etes des grands malades tongue

je suis fan Laughing
avatar
VDB
Est tombé dans la marmitte Citroën...

Masculin Nombre de messages : 964
Age : 30
Localisation : Pas très loin d'un lac (74)
Véhicules : Laguna II DCI 120 ex: C4 Coupé HDI 110 / Zaza 1.6 16v / Volcane TD / 600 FZS 03 / Zephyr 750
Niveau technique : 3
Date d'inscription : 20/11/2008

Revenir en haut Aller en bas

Re: Proto BMW

Message par nomis1803 le Dim 18 Jan 2009 - 17:28

affraid impréssionnant
avatar
nomis1803
Est tombé dans la marmitte Citroën...

Masculin Nombre de messages : 1071
Age : 31
Localisation : 15 kms de lille (59)
Véhicules : Xsara 1.6 16V SX pack clim 2001
Niveau technique : 2
Date d'inscription : 30/11/2008

Revenir en haut Aller en bas

Re: Proto BMW

Message par Valou le Dim 18 Jan 2009 - 20:22

non mais c'est quoi ces grands malades????
affraid affraid affraid affraid

Very lol Very lol: Very lol Very lol
+1 avec JM, ça a donné quoi?
avatar
Valou
Administrateur
Administrateur

Masculin Nombre de messages : 8790
Age : 35
Localisation : MONTPELLIER
Véhicules : Xsara 167 1998 - Alfa GTV V6 3.0 24V 2001.
Niveau technique : 2
Date d'inscription : 17/09/2008

Revenir en haut Aller en bas

Re: Proto BMW

Message par mecasteph le Dim 18 Jan 2009 - 21:04

Merci beaucoup, mais y a encor beaucoup de boulot a faire.

Pour le premier essais, ce fut assez concluant, tenu de route impecable, le freinage nikel, le seul soucy qu'on a eu en faite, c'est sur les turbos, comme ce sont des turbos d'occas récupérés a la casse, il a bien fallu que un des deux soit défectueux, donc grosse fuite d'huile et l'admission pleine d'huile, mais bon, pour une premiere sortie, le resultat a été plus que correct, et un turbo, ça se change.
avatar
mecasteph
En cours de Citroënisation
En cours de Citroënisation

Masculin Nombre de messages : 181
Age : 34
Localisation : 47
Véhicules : Saxo 2l Kompressor
Niveau technique : 5
Date d'inscription : 08/01/2009

Revenir en haut Aller en bas

Re: Proto BMW

Message par Volcanix le Dim 18 Jan 2009 - 21:32

vous avez mis combien de temps pour en arriver la ??
et sur circuit , vous avez tentez des pointes ?
avatar
Volcanix
Est tombé dans la marmitte Citroën...

Masculin Nombre de messages : 9593
Age : 35
Localisation : Roanne (42)
Véhicules : Evasion TCT + Zx 16V 167 + 600 Hornet
Niveau technique : 3
Date d'inscription : 22/11/2008

Revenir en haut Aller en bas

Re: Proto BMW

Message par Hideaway le Dim 18 Jan 2009 - 21:38

C'est monstrueux tout ça Smile
avatar
Hideaway
Est tombé dans la marmitte Citroën...

Masculin Nombre de messages : 566
Age : 32
Localisation : 06, NICE
Véhicules : Twingo II, Citroën ZX TD Aura - ex : ZX 2.0i 16V ACAV
Niveau technique : 2
Date d'inscription : 07/12/2008

Revenir en haut Aller en bas

Re: Proto BMW

Message par Michel le Dim 18 Jan 2009 - 22:24

super comme projet
comme disait lustucru il sont feler Laughing
avatar
Michel
Est tombé dans la marmitte Citroën...

Masculin Nombre de messages : 3585
Age : 107
Localisation : 38 porcieu amblagnieu isere
Véhicules : ZX16V167-ZX VOLCANE TD
Niveau technique : 3
Date d'inscription : 20/11/2008

http://www.zxpassion.com

Revenir en haut Aller en bas

Re: Proto BMW

Message par notjacky65 le Dim 18 Jan 2009 - 22:59

bien vu, en tout cas moi j'adore le projet.... Wink
avatar
notjacky65
Est tombé dans la marmitte Citroën...

Masculin Nombre de messages : 2185
Age : 35
Localisation : TOULOUSE et TARBES
Véhicules : zx 2.0 16V ACAV
Niveau technique : 3
Date d'inscription : 20/11/2008

Revenir en haut Aller en bas

Re: Proto BMW

Message par krapoto27 le Dim 18 Jan 2009 - 23:35

la belle bande de malade... excellent tous ca... z'etes super impressionnant.... felicitation Up
avatar
krapoto27
En cours de Citroënisation
En cours de Citroënisation

Masculin Nombre de messages : 197
Age : 28
Localisation : Rouen
Véhicules : ZX 1.9D prestige
Date d'inscription : 25/12/2008

Revenir en haut Aller en bas

Re: Proto BMW

Message par Syl29 le Dim 18 Jan 2009 - 23:38

Ya juste un truc que je pige pas: au départ tu parles d'une M3, mais le projet tourne autour d'un 323i...

Syl29
Est tombé dans la marmitte Citroën...

Masculin Nombre de messages : 3176
Age : 30
Localisation : Finistere (29)
Véhicules : C4 VTS HDI 138 cuir integral Alezan + gps - C2 HDI VTR Sensodrive
Niveau technique : 2
Date d'inscription : 20/11/2008

Revenir en haut Aller en bas

Re: Proto BMW

Message par Smogan le Dim 18 Jan 2009 - 23:41

Je pensais déjà que tu était un peu taré sur les bords (dans le bon sens du terme, je suis dans le même genre, à un degré moindre Wink ), mais alors là, je te félicite pour cette réalisation ! ! !

C'est tout simplement énorme le boulot qui a été fait là ! C'est impressionnant, et vraiment super intéressant Wink

Franchement, j'adore Sagesse
avatar
Smogan
Est tombé dans la marmitte Citroën...

Masculin Nombre de messages : 6674
Age : 30
Localisation : Grenoble
Véhicules : ZX 2.0i 16v
Niveau technique : 4
Date d'inscription : 20/11/2008

Revenir en haut Aller en bas

Re: Proto BMW

Message par sly zx le Lun 19 Jan 2009 - 0:40

Syl29 a écrit:Ya juste un truc que je pige pas: au départ tu parles d'une M3, mais le projet tourne autour d'un 323i...

il a d'abord presenté son M3 e30 a moteur 6cylindres puis sa 323 8cylindres. faut suivre..... Evil or Very Mad
avatar
sly zx
En cours de Citroënisation
En cours de Citroënisation

Masculin Nombre de messages : 437
Age : 35
Localisation : 78
Véhicules : MRS R26 / ZX7R
Niveau technique : 2
Date d'inscription : 20/11/2008

Revenir en haut Aller en bas

Re: Proto BMW

Message par Jean-Phi le Lun 19 Jan 2009 - 0:43

Up Beau boulot !!
avatar
Jean-Phi
En cours de Citroënisation
En cours de Citroënisation

Masculin Nombre de messages : 208
Age : 32
Localisation : Cambrai
Véhicules : C4 VTS 2.0l HDI FAP 140ch Noir Perla - Honda 900 Hornet.
Niveau technique : 2
Date d'inscription : 14/12/2008

Revenir en haut Aller en bas

Re: Proto BMW

Message par Valou le Lun 19 Jan 2009 - 0:46

@syl29: regarde les premières photos. Wink

Et sinon tu fais quoi dans la vie à part créer des ovnis roulants?
avatar
Valou
Administrateur
Administrateur

Masculin Nombre de messages : 8790
Age : 35
Localisation : MONTPELLIER
Véhicules : Xsara 167 1998 - Alfa GTV V6 3.0 24V 2001.
Niveau technique : 2
Date d'inscription : 17/09/2008

Revenir en haut Aller en bas

Re: Proto BMW

Message par mecasteph le Lun 19 Jan 2009 - 11:07

Merci pour vos commentaires, ça fait plaize !!

Pour les essais sur circuit, on a pas pu faire de pointe a caue du probleme de turbo, mais la prochaine fois, ça devrait aller mieux ! looool
Et c'est un projet qui a commencé il y a environ 1 an et demi, mais ça a surtout avancé a la fin de l'été dernier et debut de l'automne.

Sinon, pour répondre a Valou, moi, je bosse dans l'automobile, et le proprio des 2 bmw présentées est ingénieur en mécanique général, et un autre qui bosse avec nous est téchnicien citroen.
avatar
mecasteph
En cours de Citroënisation
En cours de Citroënisation

Masculin Nombre de messages : 181
Age : 34
Localisation : 47
Véhicules : Saxo 2l Kompressor
Niveau technique : 5
Date d'inscription : 08/01/2009

Revenir en haut Aller en bas

Re: Proto BMW

Message par Valou le Lun 19 Jan 2009 - 12:29

ahah.... Ca aide alors!
Ils n'ont pas fait une drole de tête les gars du circuit quand ils vous ont vu arriver avec l'engin?
avatar
Valou
Administrateur
Administrateur

Masculin Nombre de messages : 8790
Age : 35
Localisation : MONTPELLIER
Véhicules : Xsara 167 1998 - Alfa GTV V6 3.0 24V 2001.
Niveau technique : 2
Date d'inscription : 17/09/2008

Revenir en haut Aller en bas

Re: Proto BMW

Message par mecasteph le Lun 19 Jan 2009 - 12:34

Valou a écrit:ahah.... Ca aide alors!
Ils n'ont pas fait une drole de tête les gars du circuit quand ils vous ont vu arriver avec l'engin?

Very lol Ils étaient déja prevenu, car c'était a l'occasion d'une rencontre du forum BMW 6enlignes, mais c'est vrai que ça attire les curieux un engin pareil .
avatar
mecasteph
En cours de Citroënisation
En cours de Citroënisation

Masculin Nombre de messages : 181
Age : 34
Localisation : 47
Véhicules : Saxo 2l Kompressor
Niveau technique : 5
Date d'inscription : 08/01/2009

Revenir en haut Aller en bas

Re: Proto BMW

Message par dadoune 69 le Lun 19 Jan 2009 - 12:53

chapeaux bas les gars Wink c'est vraiment un truc de fou cette caisse
avatar
dadoune 69
En cours de Citroënisation
En cours de Citroënisation

Masculin Nombre de messages : 458
Age : 35
Localisation : 69 Amplepuis
Véhicules : C4 coupé HDI 92
Niveau technique : 3
Date d'inscription : 09/01/2009

Revenir en haut Aller en bas

Re: Proto BMW

Message par Syl29 le Lun 19 Jan 2009 - 12:53

sly zx a écrit:
Syl29 a écrit:Ya juste un truc que je pige pas: au départ tu parles d'une M3, mais le projet tourne autour d'un 323i...

il a d'abord presenté son M3 e30 a moteur 6cylindres puis sa 323 8cylindres. faut suivre..... Evil or Very Mad

Evil or Very Mad
J'ai voulu aller trop vite! Laughing

Syl29
Est tombé dans la marmitte Citroën...

Masculin Nombre de messages : 3176
Age : 30
Localisation : Finistere (29)
Véhicules : C4 VTS HDI 138 cuir integral Alezan + gps - C2 HDI VTR Sensodrive
Niveau technique : 2
Date d'inscription : 20/11/2008

Revenir en haut Aller en bas

Re: Proto BMW

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
