Re: Préparation d'un XUD7TE, Turbo a Géo variable

Message par Ultra Shockwave le Lun 30 Déc 2013 - 16:15

la pompe lucas (devenue delphi) des 2.1 c'est une grosse m... ; il y a un défaut de fabrication qui conduit un joint à se mettre en biais dans la pompe . résultat, ça pisse partout et ça bousille tout. ca m'est arrivé sur ma xantia. résultat, ça ma couté 800 eu chez citron car il a fallu changer les courroies bouffées par le gazole. ça arrive sur tous les véhicules ou cette sal.erie est montée (vito...) donc plus jamais.

avec un pseudo pareil tu es de l'orne?
avatar
Ultra Shockwave
Est tombé dans la marmitte Citroën...

Masculin Nombre de messages : 981
Age : 39
Localisation : quelque part sous la voiture...
Véhicules : zx jungle fever
Niveau technique : 3
Date d'inscription : 15/12/2008

Revenir en haut Aller en bas

Re: Préparation d'un XUD7TE, Turbo a Géo variable

Message par Ourane61 le Lun 30 Déc 2013 - 22:43

Bien joué oui je suis de l'orne Wink

Oui la EPIC est une merde c'est bien connue Smile Fin les Lucas en général  Laughing

Rien ne vaut une bonne Bosch  Love
avatar
Ourane61
En cours de Citroënisation
En cours de Citroënisation

Masculin Nombre de messages : 52
Localisation : Basse-Normandie
Niveau technique : 1
Date d'inscription : 05/11/2013

Revenir en haut Aller en bas

Re: Préparation d'un XUD7TE, Turbo a Géo variable

Message par volcanologue le Lun 30 Déc 2013 - 23:21

Salut,

le coté bombé vers l'exterieur, regarde et n'oublie jamais ce lien:

http://www.forum-auto.com/pole-technique/mecanique-electronique/sujet293129.htm

La levée de came c'est bien mais faut aussi penser aux temps d'injection qui dépendent du profil de cames.
Injection trop longue= elevation des temperatures de gaz d'echappement
avatar
volcanologue
Est tombé dans la marmitte Citroën...

Masculin Nombre de messages : 1192
Localisation : valence
Véhicules : ZX TD 400 000 KM
Niveau technique : 3
Date d'inscription : 20/11/2008

Revenir en haut Aller en bas

Re: Préparation d'un XUD7TE, Turbo a Géo variable

Message par Ourane61 le Mar 31 Déc 2013 - 2:04

Ben je compte retaré les injos a 200 bar, mais je vois pas comment changer le temps d'injection... A part par le profil de came comme tu l'as dit..

L’élévation est vraiment significative ?
Y'a risque de casser quelque chose ? Dont la culasse par exemple ?

Pour le topic y'a que 10 photo sur la 30aine qui s'affiche et Brico je le connai, il roule en Bx et il est sur le forum de Bx ou je suis  Laughing
avatar
Ourane61
En cours de Citroënisation
En cours de Citroënisation

Masculin Nombre de messages : 52
Localisation : Basse-Normandie
Niveau technique : 1
Date d'inscription : 05/11/2013

Revenir en haut Aller en bas

Re: Préparation d'un XUD7TE, Turbo a Géo variable

Message par Ourane61 le Dim 26 Jan 2014 - 23:47

Bonsoir a tous !

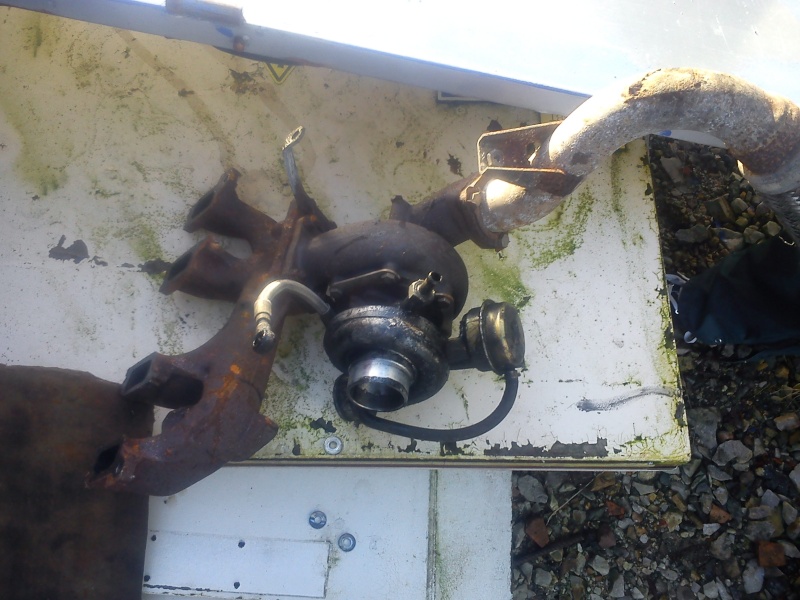

J'ai recu mon turbo ! :D



Et donc aujourd'hui j'ai démonter mon turbo pour voir ce qui se passe la dedans..

Vue qu'il avait de l'eau dedans, certainement de la rouille touSSa, donc on ouvre, en plus de sa je sais même pas si c'est le bon turbo donc...
Aller on n'y va !



Y'avait encore de l'eau dedans





Bon maintenant on ouvre... grippé comme pas possible.. pas évident pour quelqu'un qui n'en n'a jamais démonter mais sa fini par venir

Résultat, ben c'était pas trés reluisant, tout est bien gripper, avec de la rouille et beaucoup beaucoup de suie durci..



Donc de faite c'est bien le bon turbo, avec la Géo variable mécanique donc :D :D :D



Avec toute les saloperie tomber , la turbine ne tourne presque plus



Bon maintenant un bon bain de Fioul pour tout le monde ! Sa va déjà bien mieux !



Il reste encore de la calamine, mais étant imprégner , s'en débarrasser n'est un jeu d'enfant

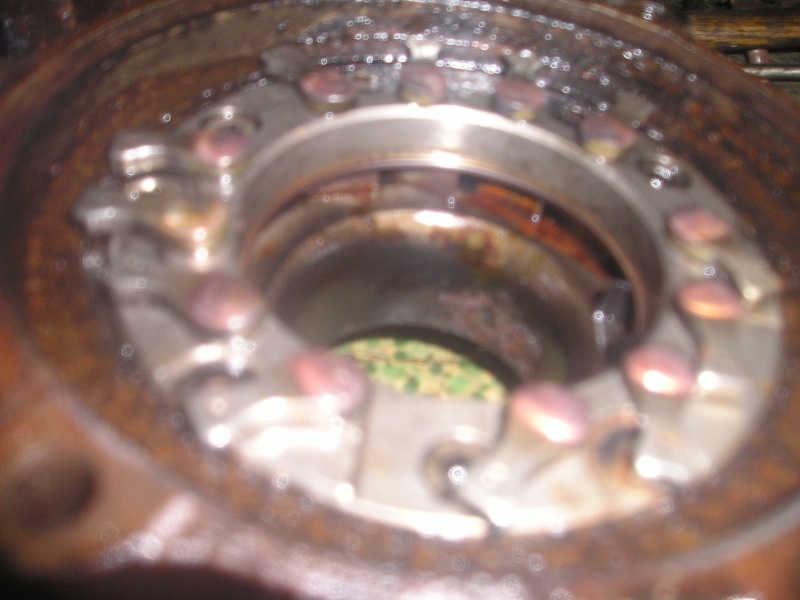

Carters d'echap et mécanisme de la géo, nettoyer et dégrippé !



On voit que a cette endroit la rouille avait fait son oeuvre..



Voila voila ! Maintenant j'ai quelque question, alors déjà derrière la turbine d'echappement, y'a une sorte de grosse rondelle en cuivre, et elle un peu plus grande que la turbine, et on peut l'excentrer a la main sans problème, et sa m'a interpeller ❓

Et c'est a cette endroit que toute la calamine c'était loger au démontage et c'est la que sa grippé.. Donc déja je vous savoir si c'est normal..

Aprés reste la greffe sur la pipe de XUD.. la c'est une autre histoire..
Que me conseillerai vous ?
Couper la platine du Turbo, et ressouder une platine d'un turbo de XUDT ?
Faire une bride en alu, qui forcement sera conséquente et prendra de la place ?
Couper la pipe d'admission, et resouder une platine pour se turbo ? Sachant que la pipe est extra plate pour ceux qui la conaisse rien d'évident... Bref je demande des avis Smile

Voila c'est a vous ! Smile
avatar
Ourane61
En cours de Citroënisation
En cours de Citroënisation

Masculin Nombre de messages : 52
Localisation : Basse-Normandie
Niveau technique : 1
Date d'inscription : 05/11/2013

Revenir en haut Aller en bas

Re: Préparation d'un XUD7TE, Turbo a Géo variable

Message par blue man le Lun 27 Jan 2014 - 0:00

Les mecs sont con pour stocker un turbal dans ces conditions  Sad

Bon boulot en tout cas  Cool
avatar
blue man
Est tombé dans la marmitte Citroën...

Masculin Nombre de messages : 2163
Age : 27
Localisation : loire
Véhicules : Xsara 2l 16v 167
Niveau technique : 2
Date d'inscription : 05/06/2012

Revenir en haut Aller en bas

Re: Préparation d'un XUD7TE, Turbo a Géo variable

Message par Ourane61 le Lun 27 Jan 2014 - 1:30

C'est surtout qu'a la base le moteur était destinée a aller a la féraille ^^

Merci bien  Smile
avatar
Ourane61
En cours de Citroënisation
En cours de Citroënisation

Masculin Nombre de messages : 52
Localisation : Basse-Normandie
Niveau technique : 1
Date d'inscription : 05/11/2013

Revenir en haut Aller en bas

Re: Préparation d'un XUD7TE, Turbo a Géo variable

Message par Ourane61 le Jeu 13 Fév 2014 - 14:33

Hier un petit programme sympathique ! :D

Passage au banc de puiSSance de la TZD Turb' a mon ancien lycée !

Au début je n'y croyais pas vraiment... On n'a refait 3 passage, et toujours le même résultat a quelque chose près..

Pour ce qui est du banc il est vérifié et étalonnée tout les ans donc je voit pas pourquoi il serait faussé..










Ah oui j'oubliais, la courbe de couple qui est pas trop mal aussi :love: On voit clairement que j'ai plus de couple avant les 2000Tr/min que d'origine Smile
Et pour le Coup Max... C'est assez impressionnant aussi !

avatar
Ourane61
En cours de Citroënisation
En cours de Citroënisation

Masculin Nombre de messages : 52
Localisation : Basse-Normandie
Niveau technique : 1
Date d'inscription : 05/11/2013

Revenir en haut Aller en bas

Re: Préparation d'un XUD7TE, Turbo a Géo variable

Message par nico88 le Jeu 13 Fév 2014 - 15:21

sympa !!! elle fait 109ch alors???? Surprised
avatar
nico88
En cours de Citroënisation
En cours de Citroënisation

Masculin Nombre de messages : 368
Localisation : 88
Véhicules : zx volcane TD
Niveau technique : 3
Date d'inscription : 13/01/2012

Revenir en haut Aller en bas

Re: Préparation d'un XUD7TE, Turbo a Géo variable

Message par Ourane61 le Jeu 13 Fév 2014 - 16:19

Meilleur mesure sur les 3 a 81.6 ce qui donne 111cv Wink

C'est déjà énorme ! J'ai été surpris !
avatar
Ourane61
En cours de Citroënisation
En cours de Citroënisation

Masculin Nombre de messages : 52
Localisation : Basse-Normandie
Niveau technique : 1
Date d'inscription : 05/11/2013

Revenir en haut Aller en bas

Re: Préparation d'un XUD7TE, Turbo a Géo variable

Message par Rick le Jeu 13 Fév 2014 - 16:30

Elle doit décoiffer cette BX! Shocked
avatar
Rick
Administrateur
Administrateur

Masculin Nombre de messages : 4275
Age : 31
Localisation : Alsace-Strasbourg
Véhicules : A pied - Ex: Xsara 'Pallas-Exclusive' 1.8i 16v - BMW Z4 3.0i - Mini 1300i - ZX Aura TD, ZX Prestige 1.4i
Niveau technique : 3
Date d'inscription : 20/11/2008

Revenir en haut Aller en bas

Re: Préparation d'un XUD7TE, Turbo a Géo variable

Message par nico88 le Jeu 13 Fév 2014 - 16:34

Ourane61 a écrit:Meilleur mesure sur les 3 a 81.6 ce qui donne 111cv Wink

C'est déjà énorme !  J'ai été surpris !

en effet !!!! et tu compte encore faire des modif pour plus de puissance?
avatar
nico88
En cours de Citroënisation
En cours de Citroënisation

Masculin Nombre de messages : 368
Localisation : 88
Véhicules : zx volcane TD
Niveau technique : 3
Date d'inscription : 13/01/2012

Revenir en haut Aller en bas

Re: Préparation d'un XUD7TE, Turbo a Géo variable

Message par blue man le Jeu 13 Fév 2014 - 19:53

He ba nickel sa , elle va en surprendre plus d'un .

par contre , je voudrais savoir si oui ou non , elle fume noir des que tu accélère a comparer de l'origine ?? lol
avatar
blue man
Est tombé dans la marmitte Citroën...

Masculin Nombre de messages : 2163
Age : 27
Localisation : loire
Véhicules : Xsara 2l 16v 167
Niveau technique : 2
Date d'inscription : 05/06/2012

Revenir en haut Aller en bas

Re: Préparation d'un XUD7TE, Turbo a Géo variable

Message par Ourane61 le Jeu 13 Fév 2014 - 22:12

Rick a écrit:Elle doit décoiffer cette BX! Shocked

bah oui elle waTTe cette BeuX  Laughing

Sur un 0 a 100 je suis a 9.3 9.4 a chaque fois qu'on le fait, je rajoute par principe 0.5s Sa me fait 9.8-9.9s c'est trés correct  Smile

Sinon la c'était les petite modif de base.. je pensais sortir 98cv tout au plus ! Mais le débit l'avance et la P turbo sa y fait pas mal apparement  Laughing

Pour le reste des modifs les gars je vous conseille juste de lire mon premier message  Wink

Mise a part sa cette aprés midi petit tour chez mon diéséliste cette après midi, lui parler un peu de mon projet, et lui demander quelques conseil.

On n'a trouver dans son bordel un plateau a came, je sais pas d'ou il provient..

J'ai regarder la levée de came est quasiment la méme, y'a juste 0.1mm de plus, mais en revanche il commence a monter bien plus tot ?

Donc je le monte ou pas ? Ou j'attend de trouver un de 1.9D 65cv ?

Photo !





Celui d'origine de ma pompe est a gauche

Sinon j'ai acheter sa également, sa risque de servir ! Smile



Voila pour les nouvelles
avatar
Ourane61
En cours de Citroënisation
En cours de Citroënisation

Masculin Nombre de messages : 52
Localisation : Basse-Normandie
Niveau technique : 1
Date d'inscription : 05/11/2013

Revenir en haut Aller en bas

Re: Préparation d'un XUD7TE, Turbo a Géo variable

Message par volcanologue le Dim 23 Fév 2014 - 3:45

BX powaaa !! GG mon gars !

Ourane61 a écrit:Bonsoir a tous !
J'ai recu mon turbo ! :D

Voila voila ! Maintenant j'ai quelque question, alors déjà derrière la turbine d'echappement, y'a une sorte de grosse rondelle en cuivre, et elle un peu plus grande que la turbine, et on peut l'excentrer a la main sans problème, et sa m'a interpeller  ❓

Et c'est a cette endroit que toute la calamine c'était loger au démontage et c'est la que sa grippé.. Donc déja je vous savoir si c'est normal..

Aprés reste la greffe sur la pipe de XUD.. la c'est une autre histoire..
Que me conseillerai vous ?
Couper la platine du Turbo, et ressouder une platine d'un turbo de XUDT ?
Faire une bride en alu, qui forcement sera conséquente et prendra de la place ?
Couper la pipe d'admission, et resouder une platine pour se turbo ? Sachant que la pipe est extra plate pour ceux qui la conaisse rien d'évident... Bref je demande des avis  Smile

Voila c'est a vous !  Smile

Turbine d'échappement ? (pour rappel échappement centrifuge, admission centripete) Une grosse rondelle ?

Reviens Léon j'ai les memes a la maison ! (désolé c'est un truc de vieux  Crying or Very sad ...)

J'ai ce turbo et comme toi je l'ai démonté, nettoyé, (super calaminé) donc je vois pas trop, t'as une photo ?

Concernant la greffe, t'en es ou ? Perso j'avais contacté un mécano général qui pouvait tailler une platine pour en faire un 4/2. (Si mes souvenirs sont bons).

Ourane61 a écrit:
Rick a écrit:Elle doit décoiffer cette BX! Shocked

Mise a part sa cette aprés midi petit tour chez mon diéséliste cette après midi, lui parler un peu de mon projet, et lui demander quelques conseil.

On n'a trouver dans son bordel un plateau a came, je sais pas d'ou il provient..

J'ai regarder la levée de came est quasiment la méme, y'a juste 0.1mm de plus, mais en revanche il commence a monter bien plus tot ?

Donc je le monte ou pas ? Ou j'attend de trouver un de 1.9D 65cv ?


Si il leve plus tot ça veut dire injection plus tot et donc mettre de l'avance. Mais bon de combien ? Est-ce nécessaire ? Vaut-il mieux une courbe douce ou brutal ? Perso j'en suis la (et j'en reste la) et les mecs sont pas vraiment diserts sur le sujet.
Je ne peux que reconnaitre mes limites a ce stade, mais je t'encourage, tu es jeune, tu es beau, tu es fort !  Happy
avatar
volcanologue
Est tombé dans la marmitte Citroën...

Masculin Nombre de messages : 1192
Localisation : valence
Véhicules : ZX TD 400 000 KM
Niveau technique : 3
Date d'inscription : 20/11/2008

Revenir en haut Aller en bas

Re: Préparation d'un XUD7TE, Turbo a Géo variable

Message par Ourane61 le Lun 31 Mar 2014 - 1:38

Sa fait longtemps que je n'était pas passer par ici !!

Merci de ton commentaire il est constructif et sympathique Smile

SInon pour la grosse "rondelle" on la voit juste acollé au cul de la turbine d'echapement. Couleur cuivre, tu devrait la reperer assez facilement Smile

Sinon j'ai très très bien avancé sur le sujet !

J'ai fait une modélisation 3D du coté collecteur et du coté turbo, et ensuite superposé les deux pièces pour ensuite en faire une seul. Et on c'est aperçue d'un truc avec mon prof c'est que lorque que l'ont mettais la sortie collecteur bien en face de celle de turbo les taraudages était chevauché... Du coup obliger de descendre le turbo de 5mm.. et vue que déja la sortie collecteur était en 45mm et celle du turbo en 41 sa nous donne un cône excentrée... Le truc bien compliquer a réaliser ^^



Du coup je me suis aranger avec quelqu'un pour qu'il me fasse déja la pièce avec les taraudages, et ensuite j'allait faire faire le cone part une boite spécialiser... car pour la pièce entiére on m'a demander 200€ :O

Et c'est chose faite !





Et je vais chercher ma pièce faite dans 2 ou 3 jours.. Le cone on m'en n'a demander que 40€ fait a la Fraiseuse Numérique commander par Logiciel et tout le merdier ^^

DOnc je vais chercher sa en début de semaine, va me rester a adapter l'arriver d'huile aussi... Sa va étre sympa aussi sa...

avatar
Ourane61
En cours de Citroënisation
En cours de Citroënisation

Masculin Nombre de messages : 52
Localisation : Basse-Normandie
Niveau technique : 1
Date d'inscription : 05/11/2013

Revenir en haut Aller en bas

Re: Préparation d'un XUD7TE, Turbo a Géo variable

Message par blue man le Lun 31 Mar 2014 - 11:52

Truck de malade , j'aime Cool
avatar
blue man
Est tombé dans la marmitte Citroën...

Masculin Nombre de messages : 2163
Age : 27
Localisation : loire
Véhicules : Xsara 2l 16v 167
Niveau technique : 2
Date d'inscription : 05/06/2012

Revenir en haut Aller en bas

Re: Préparation d'un XUD7TE, Turbo a Géo variable

Message par Ourane61 le Lun 31 Mar 2014 - 21:13

Merci Wink

J'ai donc été chercher ma bride chez la petit boite d'usinage du coin ! Il me manquez plus que le passage des gazs a faire, a cause de cette histoire de "cône excentrèe " De faite c'est impeccable ! Je suis plutôt content surtout au vue du prix que j'ai payer...





Et la coter turbo ou la sortie est plus petite " 41mm"



Et monté sur le turbo ! C'est niquel ! Smile



Je vais je pense commencer le montage a blanc cette semaine Smile
avatar
Ourane61
En cours de Citroënisation
En cours de Citroënisation

Masculin Nombre de messages : 52
Localisation : Basse-Normandie
Niveau technique : 1
Date d'inscription : 05/11/2013

Revenir en haut Aller en bas

Re: Préparation d'un XUD7TE, Turbo a Géo variable

Message par le ch'gail le Lun 31 Mar 2014 - 22:04

beau boulot. tu fait des études dans la cao-dao ?
avatar
le ch'gail
Est tombé dans la marmitte Citroën...

Masculin Nombre de messages : 6596
Age : 31
Localisation : 95
Véhicules : golf 3 tdi 110
Niveau technique : 4
Date d'inscription : 20/11/2008

Revenir en haut Aller en bas

Re: Préparation d'un XUD7TE, Turbo a Géo variable

Message par Ourane61 le Lun 31 Mar 2014 - 23:49

Ah non non ^^ J'ai juste une Bac en mécanique Auto Wink

Juste que en Construction et dessin technique on n'avait déja utilisé Solid-Works et du coup je suis revenue voir mon prof et il a accepter de m'aider voila tout Smile
avatar
Ourane61
En cours de Citroënisation
En cours de Citroënisation

Masculin Nombre de messages : 52
Localisation : Basse-Normandie
Niveau technique : 1
Date d'inscription : 05/11/2013

Revenir en haut Aller en bas

Re: Préparation d'un XUD7TE, Turbo a Géo variable

Message par volcanologue le Jeu 3 Avr 2014 - 23:37

GG mon gars !

Par contre j'ai dis un connerie sur le précedent post. Il ne faut pas mette de l'avance mais en enlever bien sur.

Je suis (du verbe suivre) ton projet avec attention  Wink
avatar
volcanologue
Est tombé dans la marmitte Citroën...

Masculin Nombre de messages : 1192
Localisation : valence
Véhicules : ZX TD 400 000 KM
Niveau technique : 3
Date d'inscription : 20/11/2008

Revenir en haut Aller en bas

Re: Préparation d'un XUD7TE, Turbo a Géo variable

Message par Ourane61 le Ven 4 Avr 2014 - 0:41

Merci beaucoup Wink Mais la c'est en traindre tomber a l'eau :/

J'ai commencé a faire de smontage a blanc l'autre matin, je part manger, je reviens je retrouve mon turbo par terre.. Tomber de l'établi  affraid affraid Crying or Very sad

Résultat deux pales de plier, pas bon du tout du tout...

Donc soit le change la turbine, soit de turbo je vais voir...

Et en plus de sa.... Chose que je n'avait pas remarqué c'est que enfaite la sortie collecteur est de travers... Je sais pas pourquoi il on fait sa comme sa... Et du coup le turbo est de travers lui aussi.. L'orientation est vraiment plus que merdique, sa risque même de ne pas passer au niveau du tablier sur la BeuX... Sa sens mauvais très mauvais...



La sa coince... Impossible de le laisser comme sa...


Et monter sur le moteur c'est presque encore pire... Pourquoi il avait fait une fixation de biais :O



Dons plusieurs option s'offre a moi...

Donc soit changer de turbine, ou de turbo et continuer le montage de ce TGV en refabriquant une bride et en le mettant droit. Ce qui me ferra modifier la désente d'huile et l'arriver d'huile. EN plus de sa je ne sais même pas si j'ai la place.

Soit je refait une bride incliné, pour pourvoir garder l'arrivé d'huile et la desente a peu près normalement.

Soit c'est collecteur sur mesure, et la sa pique mais je gagnerai beaucoup en place.

Soit c'est la greffe d'un turbo de TCT, un T25 dans le carter d’échappement du K14 du 1.7TD en réalésant l'emplacement de la turbine et en passant la valve de waste gate en 22mm.. Mais la par contre l'orientation de la turbine d'admission "arrivée et sortie " + Arrivée d'huile et descente sont parfaite Smile Et pas de ligne d’échappement a modifé.

C'est a l'étude, je réfléchi, je fait des recherches, je sais pas encore ce que je vais faire.
avatar
Ourane61
En cours de Citroënisation
En cours de Citroënisation

Masculin Nombre de messages : 52
Localisation : Basse-Normandie
Niveau technique : 1
Date d'inscription : 05/11/2013

Revenir en haut Aller en bas

Re: Préparation d'un XUD7TE, Turbo a Géo variable

Message par volcanologue le Sam 5 Avr 2014 - 0:44

Arf, au pire j'ai toujours mon tgv de croma. Et comme je sais que je m'en servirais pas, si tu veux je te le file.
avatar
volcanologue
Est tombé dans la marmitte Citroën...

Masculin Nombre de messages : 1192
Localisation : valence
Véhicules : ZX TD 400 000 KM
Niveau technique : 3
Date d'inscription : 20/11/2008

Revenir en haut Aller en bas

Re: Préparation d'un XUD7TE, Turbo a Géo variable

Message par Ourane61 le Sam 5 Avr 2014 - 13:41

volcanologue a écrit:Arf, au pire j'ai toujours mon tgv de croma. Et comme je sais que je m'en servirais pas, si tu veux je te le file.

Pas question que tu me le file tu rigole  Shocked

Si tu est vendeur je suis acheteur en revanche, car comme ses turbos sont vraiment pas très courant  Cool

Il est en bonne état ?
avatar
Ourane61
En cours de Citroënisation
En cours de Citroënisation

Masculin Nombre de messages : 52
Localisation : Basse-Normandie
Niveau technique : 1
Date d'inscription : 05/11/2013

Revenir en haut Aller en bas

Re: Préparation d'un XUD7TE, Turbo a Géo variable

Message par volcanologue le Lun 7 Avr 2014 - 19:23

Je l'avais démonté et nettoyé car bien encrassé.

Stu veux on voit la suite en mp
avatar
volcanologue
Est tombé dans la marmitte Citroën...

Masculin Nombre de messages : 1192
Localisation : valence
Véhicules : ZX TD 400 000 KM
Niveau technique : 3
Date d'inscription : 20/11/2008

Revenir en haut Aller en bas

Re: Préparation d'un XUD7TE, Turbo a Géo variable

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 2 sur 3 Précédent  1, 2, 3  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
